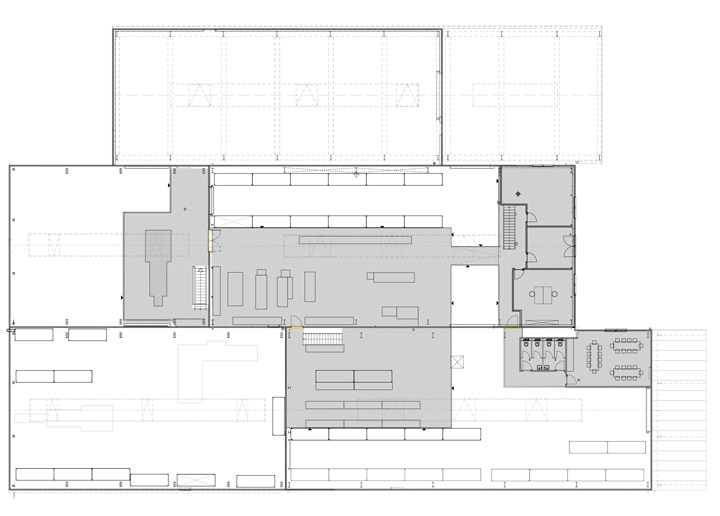

Grundriss Arbeitsbühnen

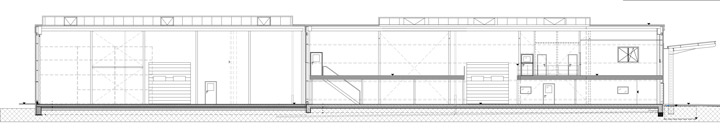

Gebäudeschnitt

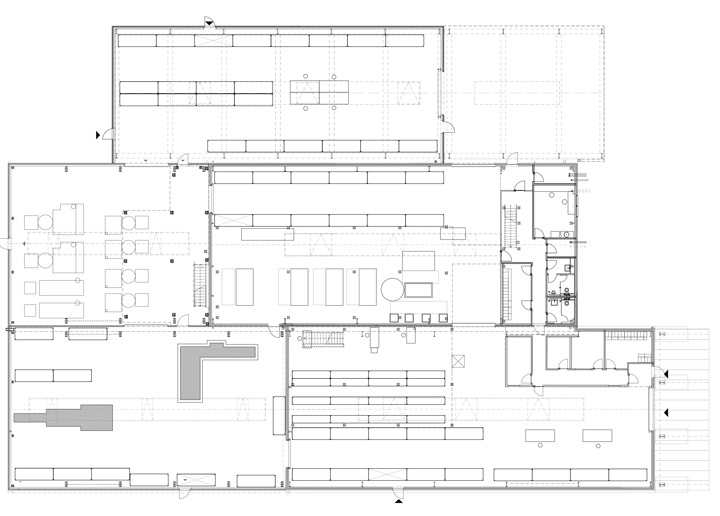

Grundriss EG

Neubau einer Lagerhalle und einer Maschinenhalle
Fa. Wolff Natursteine - Freiheit 28 - Berlin - Spandau

Ausführung der Leistungsphasen HOAI 1 - 8
Entwurf / Ausschreibung / Ausführungsplanung / Bauleitung

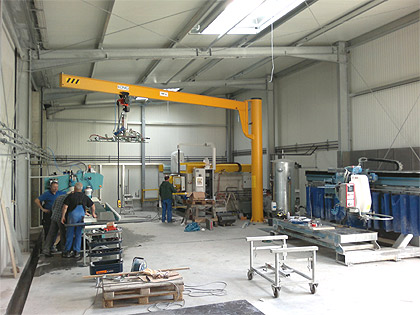

Zur Erweiterung der Lager und Werkstattflächen eines Natursteinbetriebes wurden zwei Hallen gebaut. Eine 30,00 x 10,00 m große Kalthalle sowie eine Maschinenhalle (Warmhalle) mit den Abmessungen von 20,00 x 10,00 m. Die Kalthalle mit Brückenkran zur Lagerung von Natursteintranchen. Die angrenzende Maschinenhalle wurde mit Säulenkran, Brückensäge, Kantenautomat und Multifunktionmaschine zur Bearbeitung von Naturstein ausgestattet.

Zur Nutzung des Regenwassers als Brauchwasser wurde eine Unterflurzisterne unterhalb der Kalthalle eingelassen. Da der überwiegende Teil Werkstatthofes nicht versickerungsfähig ist, wurden 2 Rigolensysteme installiert. Das mit Schleif- und Sägeschlamm durchsetzte Brauchwasser aus den Maschinen wird über ein Filtersilo gereinigt und wiederverwendet werden.

Die Planung und bauliche Umsetzung der Sohlplatte für die Maschinenhalle war anspruchsvoll. Hier mussten Fundamentbalken, Maschinenfundamente, Verankerung eines Säulenkranes mit 6.50 m Ausladung, Brauchwassergruben und nicht zuletzt die statische Einbindung einer 20 m langen und ca. 5,50 m hohen freistehenden Brandwand bewerkstelligt werden. Zudem musste die Bodenplatte in Gefälleabschnitte eingeteilt und mit einem zusammenhängenden Rinnensystem ausgebildet werden, da der Naturstein ausschließlich mit Wasserführenden Maschinen bearbeitet wird.
